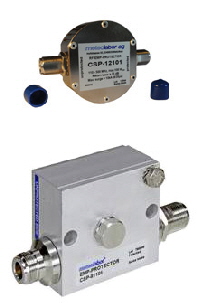

CSP-Serie

Die Serie CSP bietet eine Reihe von Schutzgeräten für den Blitz- und NEMP-Schutz von koaxialen Kanälen. Die Schutzelemente eignen sich besonders für die Montage als Durchführung direkt in die metallische Wand eines geschirmten Raumes. Mantelströme auf dem Koaxialkabel werden über die Hülle des geschirmten Raumes sicher gegen Erde abgeleitet. Überspannungen auf dem Innenleiter des Koaxialkabels werden gegen den Außenleiter des Koaxialkabels begrenzt und abgeleitet. Je nach Anwendung kommen verschiedene Technologien zum Einsatz, die unterschiedliche Schutzpegel ermöglichen.

Technische Übersicht

Anwendungsbereich:
Serie CSP für koaxiale Schutzmodule, 50 Ohm, N(f) – N(f), zur Durchführungsmontage und für den Blitz- und NEMP-Schutz koaxialer Kanäle.

Type Frequenzbereich / Betriebsspannung / -strom Ableitstrom (Form 8/20) Datenblatt
CSP-12101 110–500MHz, VHF + UHF, 100W 10kA PDF öffnen
CSP-21101 420MHz + 1080MHz (HF: 10dBm), 1MBit/s, ±55VDC / 2A 10kA PDF öffnen
CSP-21102 DC–230MHz (HF: 10dBm), 1MBit/s, ±55VDC / 2A 10kA PDF öffnen
CSP-55101 806–2500MHz, 500W 25kA PDF öffnen
CSP-81101 DC + 650–2500MHz / 50W, ±15VDC / 3A (GPS Band L1 + L2) 30kA PDF öffnen
