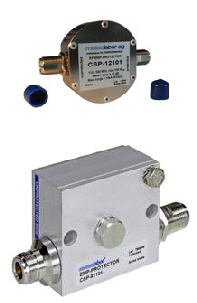

CSP-Serie
Die Serie CSP bietet eine Reihe von Schutzgeräten für den Blitz- und NEMP-Schutz von koaxialen Kanälen. Die Schutzelemente der CSP-Serie eignen sich besonders für die Montage als Durchführung direkt in die metallische Wand eines geschirmten Raumes. Mantelströme auf dem Koaxialkabel werden über die Hülle des geschirmten Raumes sicher gegen Erde abgeleitet. Überspannungen auf dem Innenleiter des Koaxialkabels werden gegen den Außenleiter des Koaxialkabels begrenzt und abgeleitet. Je nach Anwendung kommen verschiedene Technologien zur Anwendung, die unterschiedliche Schutzpegel ermöglichen. Die transiente Durchlaßenergie hängt stark vom zeitlichen Verlauf des Überspannungsimpulses ab und wird daher in der Regel für standardisierte Impulsformen angegeben, bezogen auf eine Last, die der Leitungsimpedanz entspricht. Die GDT-Technologie (Gas Discharge Tube) ermöglicht einen breitbandigen Koaxialschutz (Tiefpaß, Bandpaß oder Hochpaß) bei sehr geringer Einfügungsdämpfung im Bereich von DC (z.B. zur Speisung einer externen Antenne) bis zu einigen GHz. Die erreichbaren Schutzpegel sind aufgrund der großen Bandbreite begrenzt und im Wesentlichen durch das Verhalten des Gasableiters bestimmt.
|
